今天我們開元機械來給大家介紹一下永磁滾筒式磁選機的分析和設計。

1、磁系分析與設計

對磁選機結構的分析是設計的前提。磁選機的主要部分是磁系。磁系的高度、寬度、半徑和極數，相鄰磁極的磁位差，極距，極面寬和極隙寬的比值，磁極和磁極端面的形狀，以及磁極端面到其排列中心的距離等對磁場特性都有不小的影響。

2、磁選機的結構

永磁筒式磁選機具有結構簡單，工作可靠，節省電耗，適合現場等優點，所以被廣泛應用。

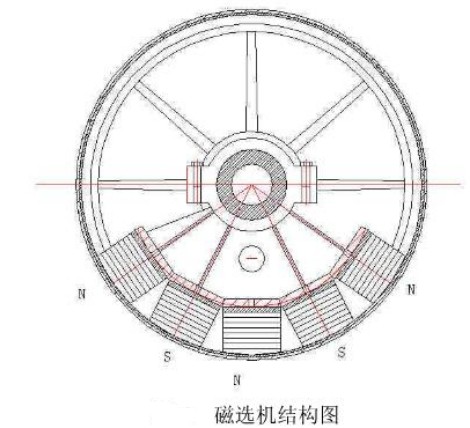

這里確定的磁選機結構如下圖所示。磁路部分采用五極磁系，每個磁極由鐵氧體和釹鐵硼永磁塊粘結而成，用螺釘穿過磁塊中心孔固定在磁導板上，磁導板經支架固定在筒體的軸上，磁系固定，筒體旋轉。磁極的極性沿圓周交替排列，沿軸向極性相同。套在磁系外面的是不銹鋼非導磁材料制成的滾筒，采用非導磁材料是為了避免磁力線不能透過筒體進入選分區，而與筒體形成磁短路。槽體靠近磁系的部位也應采用非導磁材料，其余可用普通鋼板或硬質塑料板。

初步確定磁選機相關參數為：筒子內徑1040mm，半徑520mm，筒壁厚6mm，氣隙約3mm。筒轉速20.8r/min。筒壁外表面距離25mm，可調整。采用下面給礦方式。磁極板使用A3低碳鋼，厚度20mm，筒壁使用太原產非導磁不銹鋼。永磁材料使用鐵氧體（Y30H-1），釹鐵硼（N35），磁極高127mm，寬170mm，5個磁極。每個磁極由長85mm寬65mm，高不等的小磁塊粘結而成。整個筒長3100mm，由11組65×4的磁極塊構成。磁系偏角10°~15°。

永磁滾筒磁選機可用于赤鐵礦、褐鐵礦、磁鐵礦選礦設備當中，感興趣的用戶可與我們開元機械取得聯系。www.nanqingren.com
