硫磷伴生在鐵礦石中是對鐵礦比較有害的元素，而且選礦和冶煉脫除硫磷都比較困難，冶煉出來(lái)的鋼鐵中硫磷元素超過(guò)一定量，嚴重影響鋼鐵產(chǎn)品的機械性能，國內外的鐵礦選冶工作者一直在做鐵礦脫硫磷的研究工作：

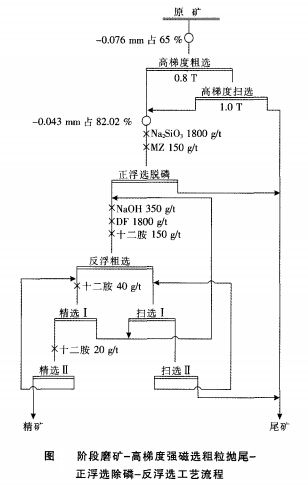

袁啟東等人對屬高磷難選赤褐鐵礦石的云南東川包子鋪鐵礦石進(jìn)行了多方案實(shí)驗，在小型試驗研究的基礎上，采用階段磨礦-高梯度強磁選粗粒拋尾—正浮選除磷-反浮選得精礦工藝流程，如圖所示，結果獲得了鐵精礦鐵品位58.72%（燒后62.13%）、含磷0.397%，鐵回收率58.20%的選別指標。

彭會(huì )清等人對某鐵礦選礦廠(chǎng)所產(chǎn)含硫超過(guò)0.3%的鐵精礦進(jìn)行了研究，表明該精礦中硫化物主要以磁黃鐵礦形式存在，硫化物多與鐵礦物連生且氧化程度較高，磨礦時(shí)容易泥化，通過(guò)再磨以及添加高效活化劑PL，采用復合捕收劑CZA+CZN等手段，通過(guò)一次粗選二次精選一次掃選閉路浮選，可成功脫除原鐵精礦中的硫化物，使鐵精礦品位達67.64%，硫含量降至0.078%。

轉載請注明來(lái)源：www.nanqingren.com
